Кабель-каналы для станков с ЧПУ — защита проводки и стабильная работа подвижных узлов

Кабель-каналы являются обязательным элементом конструкции любого станка с ЧПУ, где присутствуют подвижные оси. При перемещении портала, стола или шпиндельного узла силовые и сигнальные кабели постоянно изгибаются. Без организованной кабельной трассы это приводит к их преждевременному износу, повреждению изоляции и сбоям в работе оборудования.

Зачем нужны станочные кабель-каналы в конструкции ЧПУ

Во время работы станка оси X, Y и Z выполняют сотни и тысячи циклов перемещения. Кабели питания шпинделя, шаговых или сервоприводов, датчиков и концевых выключателей подвергаются постоянным динамическим нагрузкам.

Станочные кабель-каналы позволяют:

– защитить проводку от механических повреждений и стружки

– предотвратить перегиб и перелом жил

– организовать аккуратную и безопасную прокладку трасс

– снизить риск коротких замыканий

– продлить срок службы электрической части станка.

Правильно установленный кабель-канал исключает спутывание проводов и их контакт с подвижными элементами конструкции.

Гибкие кабель-каналы — надёжность при многотысячных циклах изгиба

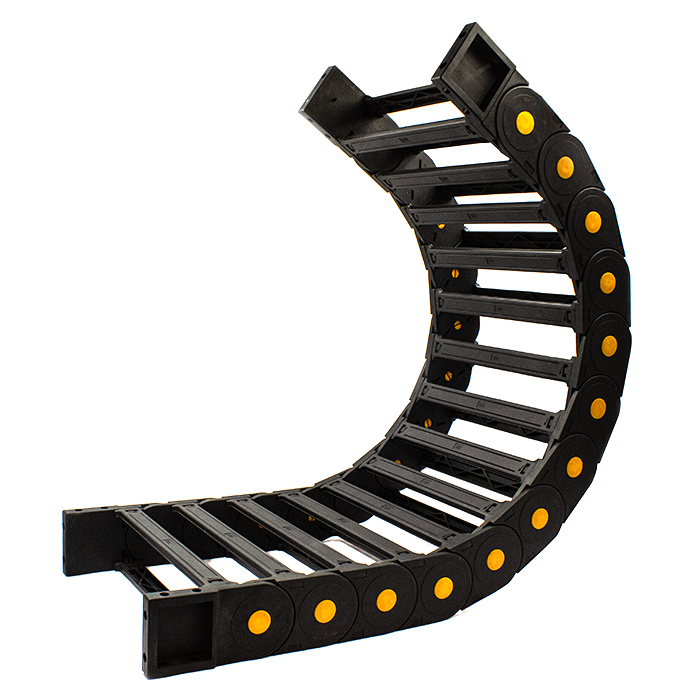

Гибкий кабель-канал представляет собой модульную пластиковую цепь с внутренними перегородками. Он рассчитан на постоянный изгиб в пределах допустимого радиуса и сохраняет форму даже при интенсивной эксплуатации.

Преимущества гибких кабель-каналов для ЧПУ:

– высокая стойкость к циклическим нагрузкам

– стабильная работа при высоких скоростях перемещения

– защита от пыли, стружки и загрязнений

– возможность укладки нескольких кабелей одновременно

– удобство обслуживания и замены проводки.

Такие системы широко применяются в портальных станках, автоматизированных столах, роботизированных узлах и подвижных модулях подачи.

Конструктивные особенности и материалы

Станочные кабель-каналы изготавливаются из прочного износостойкого пластика, устойчивого к механическим нагрузкам и воздействию технологической среды.

Конструкция предусматривает:

– звенья с фиксированным радиусом изгиба

– разборную верхнюю или боковую крышку

– возможность разделения силовых и сигнальных кабелей

– различные варианты крепления к раме станка.

Выбор ширины и высоты канала зависит от количества прокладываемых кабелей и их диаметра. Важно учитывать запас по внутреннему объёму, чтобы избежать чрезмерного натяжения и трения проводов.

Где устанавливаются кабель-каналы на станках с ЧПУ

Кабель-каналы монтируются вдоль направляющих по оси X или Y, а также на вертикальной оси Z. В портальных конструкциях они обеспечивают аккуратное перемещение кабелей вместе с порталом, не влияя на точность обработки.Грамотно спроектированная кабельная трасса учитывает длину хода оси, радиус изгиба и точки фиксации. Это позволяет избежать ударных нагрузок и преждевременного износа как самого канала, так и проводки внутри него.

Как выбрать кабель-канал для станка с ЧПУ

При подборе необходимо учитывать:

– длину перемещения оси

– требуемый радиус изгиба

– количество и сечение кабелей

– условия эксплуатации (пыль, влага, температура)

– способ крепления к раме станка.

Для станков с высокой скоростью перемещения важно выбирать модели с повышенной износостойкостью и надёжной фиксацией звеньев.
